標準礦用阻燃綜合光纜（MGTSV）
標準礦用阻燃綜合光纜（MGTSV）
產品描述：

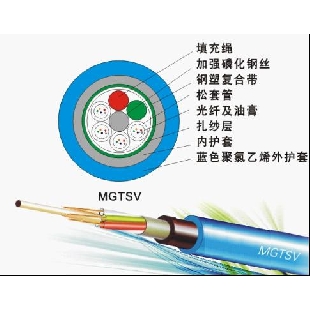

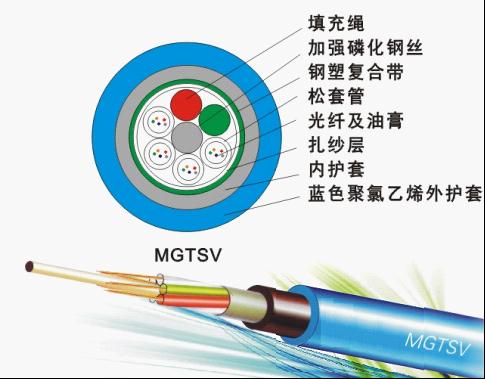

標準礦用阻燃綜合光纜（MGTSV）的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的松套管中，套管內填充阻水化合物。纜芯的中心是一根磷化鋼絲，松套管（或填充繩及信號線）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙以阻水填充物，聚乙烯內護套后，藍色阻燃PVC護套成纜。
產品特點：
l 精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性；
l 松套管材料本身具有良好的耐水解性能和較高的強度，管內充以特種油膏，對光纖進行了關鍵性保護；
l 良好的抗壓性及柔軟性；
l 采用下列措施來確保光纜的防水性能：
單根鋼絲中心加強件、松套管內填充特種纖膏、100%纜芯填充、良好的阻水材料防止光纜縱向滲水。
l 使用溫度：-40℃至+60℃；
l 彎曲半徑：靜態 12.5D，動態 25D；
l 適 用：斜井、豎井。
技術參數：
|
光纜芯數 |
光纜直徑 |
光纜重量 |
允許拉伸力 |
允許壓扁力 |
|
單位 |
mm |
kg/km |
長期/短期 N |
長期/短期 N/10cm |
|
2-30 |
10.2 |
160 |
600/1500 |
300/1000 |
|
32-36 |
11.8 |
180 |
600/1500 |
300/1000 |
|
38-60 |
12.3 |
182 |
600/1500 |
300/1000 |
|
62-72 |
13.0 |
220 |
600/1500 |
300/1000 |
|
74-96 |
14.4 |
240 |
600/1500 |
300/1000 |
