標準中心管式光纖帶光纜（GYDXTW）
- 標準光纖帶松套層絞式光纜（GYDTS）：標準中心管式光纖帶光纜（GYDXTW）
標準中心管式光纖帶光纜（GYDXTW）
產品描述：

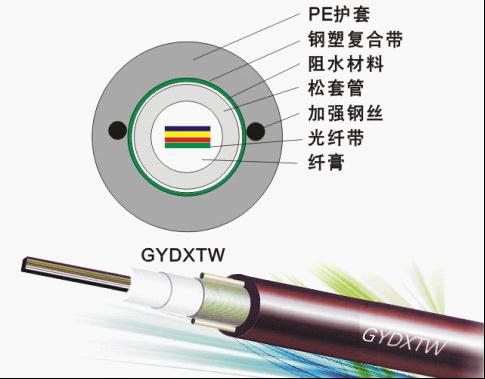

GYDXTW光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的松套管中，套管內填充阻水化合物。松套管外用雙面涂塑（皺紋）鋼帶縱包，鋼帶和松套管中間的阻水帶保證了光纜的緊湊和縱向阻水,兩側放置的兩根平行鋼絲加強后護套成纜。
產品特點：
l 精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性；
l 松套管材料本身具有良好的耐水解性能和較高的強度，管內充以特種油膏，對光纖進行了關鍵性保護；
l 良好的抗壓性及柔軟性；
l PE護套具有很好的抗紫外輻射性能及耐環境應力開裂性能；
l 采用下列措施來確保光纜的防水性能：
松套管內填充特種纖膏、松導管外的阻水層、雙面涂塑鋼帶（PSP）提高光纜的防透潮能力、良好的阻水材料防止光纜縱向滲水。
l 使用溫度：-40℃至+60℃；
l 彎曲半徑：靜態 10D，動態 20D；
l 適 用：管道、架空。
技術參數：
|
光纜芯數 |
光纜直徑 |
光纜重量 |
允許拉伸力 |
允許壓扁力 |
|
單位 |
mm |
kg/km |
長期/短期 N |
長期/短期 N/10cm |
|
12-24 |
11.7 |
155 |
600/1500 |
300/1000 |
|
36-48 |
13.1 |
285 |
600/1500 |
300/1000 |
|
69-72 |
13.8 |
200 |
600/1500 |
300/1000 |
|
84-96 |
14.5 |
215 |
600/1500 |
300/1000 |
|
108-144 |
15.8 |
355 |
600/1500 |
300/1000 |
