高導熱型鎧裝感測光纜
- 探測光纜，測溫光纜，防火光纜，高溫光纜，鎧裝測溫光纜，特殊光纜，防水光纜，風力發電光纜，電力光纜，測溫光纖，耐高溫光纜，高導熱型測溫光纜，非金屬測溫光纜：高導熱型鎧裝感測光纜

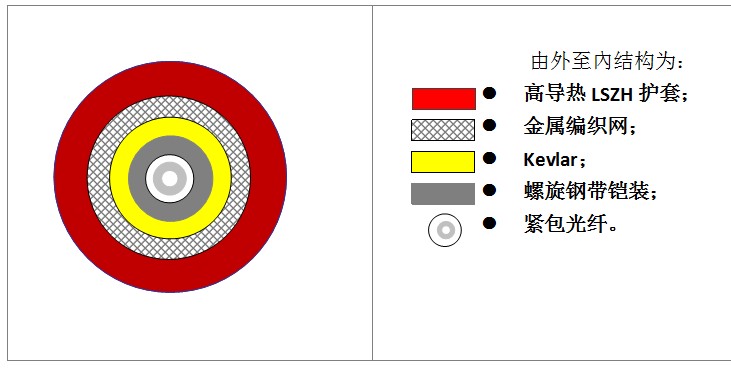

1、光纜結構圖
2、結構尺寸
|
項目 |
單位 |
規格 |
單邊厚度 |
|
光纖 |
mm |
0.60±0.05或0.90±0.05 |
|
|
螺旋鋼帶鎧裝 |
mm |
1.70±0.10 |
0.25 |
|
Kevlar纖維 |
mm |
1.80±0.10 |
|
|
金屬編織網 |
mm |
2.10±0.10 |
0.07 |
|
LSZH外護套 |
mm |
2.85±0.10 |
0.35 |
|
光纜重量 |
Kg/km |
18 |
|
3、光纜應用
l 用于光纖測溫系統；
l 用于需要溫度快速傳遞的環境；
l 用于對報警響應時間有限制的光纖測溫系統；
4、光纜特性
l 具有極高的溫度傳遞性能，可迅速將環境溫度傳遞至感溫光纖；
l 具有較好的環境適應性能，可以承受高低溫的溫度差異；
l 具有柔軟、靈活、接續方便的特點，特別適合現場施工的布線安裝；
l 具有高強度的光纜抗拉和抗壓性能；
5、光纖性能
(1)、幾何特性
|
測試項目 |
MM 50 |
MM 62.5 |
|
模場直徑 mm |
50±2.5 |
62.5±2.5 |
|
包層直徑 mm |
124.8±1.0 |
124.8±1.0 |
|
包層不圓度 % |
≤1.0 |
≤1.0 |
|
芯-包同心度誤差 mm |
≤1.5 |
≤1.5 |
|
涂層直徑 mm |
245±7 |
245±7 |
|
外涂層-包層同心度誤差 mm |
≤12.0 |
≤12.0 |
(2)、光學特性
|
測試項目 |
MM 50 |
MM 62.5 |
||
|
零色散波長l0 nm |
1295-1320 |
1320-1365 |
||
|
零色散斜率S0 ps/(nm2.km) |
≤0.101 |
≤0.097 |
||
|
有效群折射率 |
850nm |
1300nm |
850nm |
1300nm |
|
1.481 |
1.476 |
1.496 |
1.491 |
|
6、光纜性能
|
項目 |
單位 |
多模 |
|
|
纖芯/模態直徑 |
mm |
50.0±2.5 |
62.5±2.5 |
|
包層直徑 |
mm |
125.0±1.0 |
125.0±1.0 |
|
最大衰減 |
dB/km |
3.5dB/km@850nm |
3.5dB/km@850nm |
|
工作溫度 |
℃ |
-40℃~+85℃ |
|
|
光纜外徑 |
mm |
2.85±0.10 |
|
|
光纜凈重 |
Kg/km |
18 |
|
|
允許彎曲半徑 |
mm |
動態 20D 靜態 10D |
|
|
允許拉力 |
N |
長期 200 短期 400 |
|
|
工作溫度 |
℃ |
-40℃~+85℃ |
|
|
導熱系數 |
W/(m·k) |
1.0 |
|
7、顏色區分
(1)、光纖顏色
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
藍 |
桔 |
綠 |
棕 |
灰 |
白 |
紅 |
黑 |
黃 |
紫 |
粉紅 |
粉藍 |
|
|
|
|
|
|
|
|
|
|
|
|
|
(2)、光纜顏色
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
藍 |
桔 |
綠 |
棕 |
灰 |
白 |
紅 |
黑 |
黃 |
紫 |
粉紅 |
粉藍 |
|
|
|
|
|
|
|
|
|
|
|
|
|
備注：標準高導熱型鎧裝感測光纜的外護套顏色為紅色。
8、印字信息
多模：
廠商信息 ARMORED FO CABLE MM 62.5/125 3.0mm SIMPLEX 月/年 XXXXm
廠商信息 ARMORED FO CABLE MM 50/125 3.0mm SIMPLEX 月/年 XXXXm
或根據客戶要求。
9、光纜盤長
標準盤長為：500米 1000米 1500米，10%溢短裝，按照實際出貨長度結算。
10、環保認證
歐盟RoHS REACH。
