PBT充油管溫度感測光纜
PBT充油管溫度感測光纜

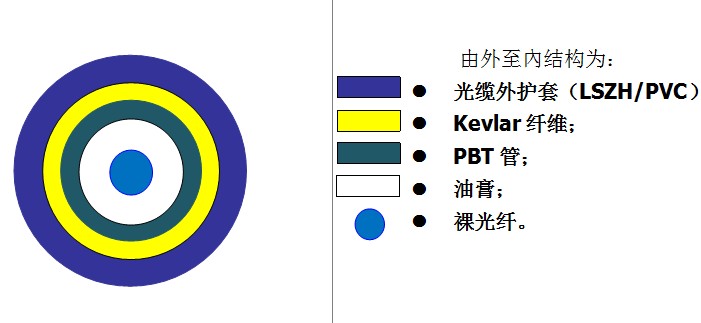

1、光纜結構圖
2、結構尺寸
|
項目 |
單位 |
規格 |
單邊厚度 |
|
光纖 |
mm |
0.25±0.005 |
|
|
PBT管 |
mm |
2.00±0.10 |
0.45 |
|
Kevlar纖維 |
mm |
2.20±0.10 |
|
|
光纜外護套 |
mm |
4.00±0.20 |
0.90 |
|
光纜重量 |
Kg/km |
25 |
|
3、光纜應用
l 用于溫度和壓力感測，結構為裸光纖加油膏加PBT充油管加Kevlar加護套，此結構感測光纜具有高強度、重量輕、阻水性好；
l 應用于地鐵、隧道、消防等行業，進行溫度感測，避免災情和事故發生。
4、光纜特性
l 采用非金屬結構，具有良好的傳輸性能和環境性能；
l 采用PBT管保護，重量輕、外徑小、強度高、阻水性好；
l 密封設計，環保阻燃，阻水阻油。
5、光纖性能
(1)、幾何特性
|
測試項目 |
MM 50 |
MM 62.5 |
|
模場直徑 mm |
50±2.5 |
62.5±2.5 |
|
包層直徑 mm |
124.8±1.0 |
124.8±1.0 |
|
包層不圓度 % |
≤1.0 |
≤1.0 |
|
芯-包同心度誤差 mm |
≤1.5 |
≤1.5 |
|
涂層直徑 mm |
245±7 |
245±7 |
|
外涂層-包層同心度誤差 mm |
≤12.0 |
≤12.0 |
(2)、光學特性
|
測試項目 |
MM 50 |
MM 62.5 |
||
|
零色散波長l0 nm |
1295-1320 |
1320-1365 |
||
|
零色散斜率S0 ps/(nm2.km) |
≤0.101 |
≤0.097 |
||
|
有效群折射率 |
850nm |
1300nm |
850nm |
1300nm |
|
1.481 |
1.476 |
1.496 |
1.491 |
|
6、光纜性能
|
項目 |
單位 |
多模 |
|
|
纖芯/模態直徑 |
mm |
50.0±2.5 |
62.5±2.5 |
|
包層直徑 |
mm |
125.0±1.0 |
125.0±1.0 |
|
最大衰減 |
dB/km |
3.5dB/km@850nm |
3.5dB/km@850nm |
|
工作溫度 |
℃ |
-20℃~+85℃ |
|
|
光纜外徑 |
mm |
4.00±0.20 |
|
|
允許彎曲半徑 |
mm |
動態 20D 靜態 10D |
|
|
抗拉強度 |
N |
長期 200 短期 300 |
|
|
抗壓強度 |
N |
長期 800 短期 1000 |
|
7、顏色區分
(1)、光纖顏色
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
藍 |
桔 |
綠 |
棕 |
灰 |
白 |
紅 |
黑 |
黃 |
紫 |
粉紅 |
粉藍 |
|
|
|
|
|
|
|
|
|
|
|
|
|
（2）、光纜顏色
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
藍 |
桔 |
綠 |
棕 |
灰 |
白 |
紅 |
黑 |
黃 |
紫 |
粉紅 |
粉藍 |
|
|
|
|
|
|
|
|
|
|
|
|
|
備注：標準PBT充油管溫度感測光纜的外護套顏色為藍色。
8、印字信息
廠商信息 Optic Fiber CABLE MM 50/125 4.0mm 芯數 月/年 XXXXm
或根據客戶要求。
9、光纜盤長
標準盤長為：500米 1000米 2000米，10%溢短裝，按照實際出貨長度結算。
10、環保認證
歐盟RoHS REACH。
