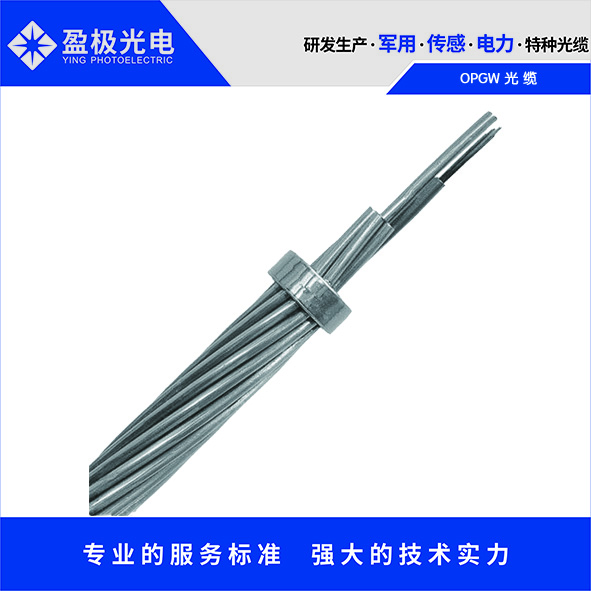

OPGW-24B1-90[91;50.3]OPGW光纜結構圖和技術參數

OPGW光纜結構圖和技術參數

OPGW-24B1-90[91;50.3]

項目

單位

指標

OPGW規格

/

OPGW90ｍ㎡

OPGW芯數

/

24B1

結構

外層

鋁包鋼線(LB27)

根/mm

12/2.5

內層

鋁包鋼線(LB27)

根/mm

5/2.5

不銹鋼管

根/mm

1/2.5

中心

鋁包鋼線(LB27)

根/mm

1/2.6

計算截面積

鋁包鋼

mm2

88.77

總橫截面積

mm2

88.77

外層絞向

/

Right-hand

標稱外徑

mm

12.6

計算重量

kg/km

554

額定拉斷力（RTS）

KN

91.1

拉重比

km

16.8

年平均運行張力

KN

22.78

最大使用張力

KN

36.44

綜合彈性模量

GPa

140

綜合線膨脹系數

10-6/℃

13.4

20℃最大直流電阻

Ω/km

0.732

最大允許短路電流（0.25S）

kA

14.18

短路電流熱容量

kA2.S

50.3

短路電流允許溫度范圍

℃

40-200

最小彎曲半徑

mm

20D

填報單位：

成都盈極科技有限公司

填報日期：

2013年6月17日
