MGTSV4芯礦用光纜
MGTSV4芯光纜、MGTSV-4B1光纜、MGTSV4芯礦用光纜是礦用阻燃光纜。
一、關于MGTSV4芯光纜的名稱：即MGTSV-4B1光纜或MGTSV4芯礦用光纜，簡稱為礦用阻燃通信光纜、煤礦光纜或煤用光纜,其型號為MGTSV。
1、MGTSV4芯光纜是光纖光纜在通訊領域中的一個特殊應用，即專業用于煤礦行業的通訊光纜，是在煤礦、金 礦、鐵礦等礦山場合下的光纜。
2、MGTSV4芯光纜不僅繼承了光纖光纜的全部性能外，還因?yàn)槊旱V行業的特殊要求而增設了許多特殊性能，主要增設的性能為阻燃特性、防鼠特性（礦井特殊環境），因煤礦、金礦、鐵礦等礦井，特別是煤礦為事故多發地，為確保意外發生時仍然保證通訊暢通，減少損失，國家安全生產監督管理局（國家煤礦安全監察局）強制要求用于煤礦的所有產品，也包括通訊光纜在內的安全認證即：礦用產品安全標志認證。
3、因?yàn)槠渌缃鸬V、鐵礦等沒有相應標準，由于MGTSV4芯光纜綜合性能是目前礦用方面唯一的標準，也是該行業要求比較高的執行標準，因此其他礦山一般均按照MGTSV4芯光纜進行設計和生產。
4、安標認證的通訊光纜只有一個型號即MGTSV4芯光纜，并且對應的要求如下，其實用官方實用范圍是：礦山、隧道的豎井、巷道
二、MGTSV4芯光纜結構分為：a-中心束管式（２－１２芯 ，因?yàn)楣に嚨膯栴}，這種工藝只能生產到12芯）b-層絞式(2-144芯，一般小于12芯時偏向采用中心束管式)
1、中心束管式：由內到外依次為光纖，光纖膏，松套管，細鋼絲（多跟圍繞成一圈），鋼帶，PE內護層，阻燃護套(藍色)

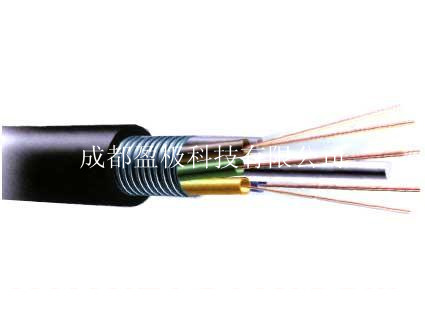

2、層絞式： 由內到外依次為中心加強件（一般用磷化鋼絲），光纖，光纖膏，松套管，扎帶，纜膏，鋼帶，PE內護層，阻燃護套（藍色）MGTSV4芯光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的松套管中，套管內填充阻水化合 物。 纜芯的中心是一根磷化鋼絲或擠上聚乙烯的鋼絲繩，松套管(或填充繩及信號線)圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物鋼-聚乙烯粘結內護套后，藍色阻燃PVC護套成纜。
三、MGTSV4芯光纜規格
中心束管式MGTSV4芯光纜（2-12芯）線纜外徑：11.4mm，線纜重量：190kg/km,最小彎曲半徑：120（靜態）/240（動態），拉伸力：1500N短期)/600N（長期）壓扁性能：1000N/100mm 層絞式MGTSV4芯光纜（2-72芯）
1、2-30芯 線纜外徑：12.7mm，線纜重量：180kg/km,最小彎曲半徑：160（靜態）/320（動態），拉伸力：1500N短期)/600N（長期）壓扁性能：1000N/100mm
2、32-60芯 線纜外徑：13.9mm，線纜重量：240kg/km,最小彎曲半徑：170（靜態）/340（動態），拉伸力：1500N短期)/600N（長期）壓扁性能：1000N/100mm
3、62-72芯 線纜外徑：15.1mm，線纜重量：286kg/km,最小彎曲半徑：190（靜態）/380（動態），拉伸力：1500N短期)/600N（長期）壓扁性能：1000N/100mm
四、MGTSV4芯光纜的類別及特性
1、根據光纜內的傳輸介質-光纖（玻璃或塑膠纖維）特性分為：單模光纖和多模光纖，
2、根據選用的光纖特性又將MGTSV4芯光纜分為：單模光纜和多模光纜
3、單模(B)：表示在該介質（一般為二氧化硅，即玻璃）中只傳輸一個波長（頻率），略比頭發絲粗的導體（俗稱玻璃絲）
4、多模A1(ITU-T G651 )：表示在該介質（通單模）中可以同時傳輸多個波長（頻率），略比頭發絲粗的導體（俗稱同上）主要特性：脆、易折斷、堅韌（拉力很大），跟頭發絲在機械特性上幾乎相反，根據介質的其他成分特性從而使光傳輸性能上產生的不一致性，多模光纖又細分為：A1a和A1b并統稱為ITU-T G651 ，一般長使用的波長有1310nm或850nm
5、關于光纖傳輸距離，一般在單模傳輸無中繼可達到120km,多模的事2km；10/100/1000M的光信號一般在單模傳輸無中繼可達到60--80km；多模的事500m--50/125um； 200m--62.5/125um，因此多模的一般用于室內或者跳線，單模的用于野外用于長距離傳輸。
MGTSV4芯光纜的主要特性脆、易折斷、堅韌（拉力很大），跟頭發絲在機械特性上幾乎相反，根據介質的其他成分特性從而使光傳輸性能上產生的不一致性，單模光纖又細分為：B1.1(非色散位移單模光纖 ITU-T G652)和B4(非零色散位移單模光纖ITU-T G655),一般可以使用的波長有1310nm或1550nm,目前主要使用的單模光纖是B1.1
