OPGW-50光纜結構性能表
OPGW-50光纜結構性能表
光纜型號：OPGW-12B1-50[63.8;18.8]

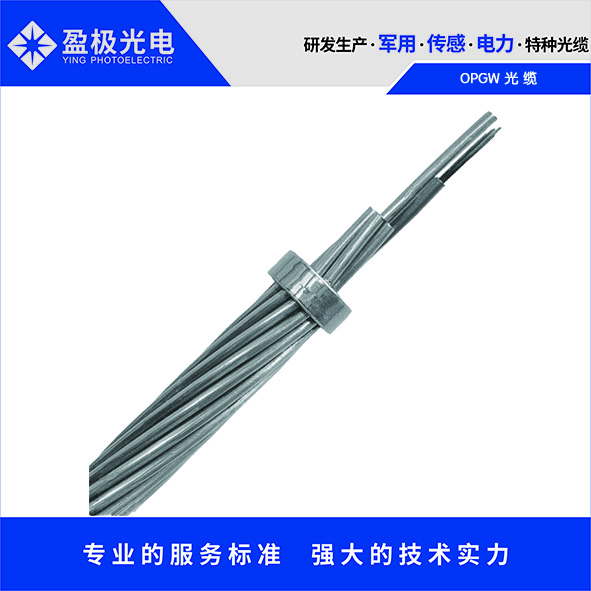

結構圖：
OPGW技術參數表：
|
項目 |
單位 |
保證值 |
||
|
光纖 |
類型 |
-- |
G.652 |
|
|
數量 |
芯 |
12B1 |
||
|
衰減 |
1310nm |
dB/km |
≤0.35 |
|
|
1550nm |
dB/km |
≤0.21 |
||
|
截面積 |
承載截面積： |
mm2 |
51.3 |
|
|
AS面積 |
mm2 |
51.3 |
||
|
AA面積 |
mm2 |
0.0 |
||
|
不銹鋼管面積： |
mm2 |
1.9 |
||
|
總截面積： |
mm2 |
53.2 |
||
|
外層絞向 |
-- |
右向 |
||
|
標稱外徑 |
mm |
9.80 |
||
|
單位計算重量 |
kg/km |
362.2 |
||
|
額定拉斷力(RTS) |
kN |
63.8 |
||
|
20℃ 直流電阻 |
Ω/km |
1.652 |
||
|
短路電流容量(40℃～300℃，0.25s) |
kA2·s |
18.8 |
||
|
短路電流 |
KA |
8.7 |
||
|
拉力重量比 |
km |
17.9 |
||
|
彈性模量 |
kN/mm2 |
162.0 |
||
|
線膨脹系數 |
1×10-6/℃ |
13.0 |
||
|
最大允許工作張力(MAT) |
kN |
25.5 |
||
|
年平均運行張力(EDS) |
kN |
16.0 |
||
|
允許最小彎曲半徑 |
mm |
施工:196 運行:147 |
||
|
儲運溫度 |
℃ |
-40～+70 |
||
|
最大交貨盤長 |
m |
6000 |
||
