標準松套管加強鎧裝光纜（GYTA53）
標準松套管加強鎧裝光纜（GYTA53）
產品描述：

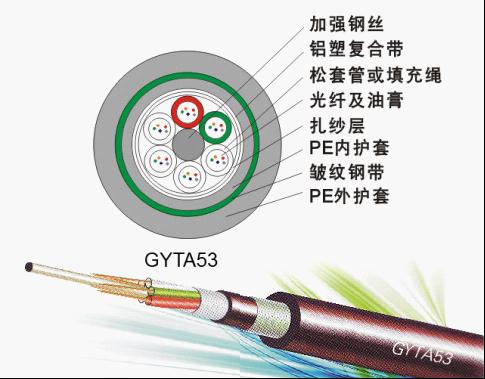

GYTA53光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的松套管中，套管內填充阻水化合物。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯，松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物。涂鋁帶（APL）縱包后擠上一層聚乙烯護層，雙面涂塑鋼帶（PSP）縱包后聚乙烯護套成纜。
產品特點：
l 精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性；
l 松套管材料本身具有良好的耐水解性能和較高的強度，管內充以特種油膏，對光纖進行了關鍵性保護；
l 良好的抗壓性及柔軟性；
l PE護套具有很好的抗紫外輻射性能及耐環境應力開裂性能
l 采用下列措施來確保光纜的防水性能：
單根鋼絲中心加強件、松套管內填充特種纖膏、100%纜芯填充、涂塑鋁帶（APL）防潮層及雙面涂塑、雙面涂塑鋼帶（PSP）提高光纜的防透潮能力、良好的阻水材料防止光纜縱向滲水。
l 使用溫度：-40℃至+60℃；
l 彎曲半徑：靜態 12.5D，動態 25D；
l 適 用：管道、架空、直埋。
技術參數：
|
光纜芯數 |
光纜直徑 |
光纜重量 |
允許拉伸力 |
允許壓扁力 |
|
單位 |
mm |
kg/km |
長期/短期 N |
長期/短期 N/10cm |
|
2-36 |
12.8 |
130 |
1000/3000 |
1000/3000 |
|
38-72 |
15.2 |
240 |
1000/3000 |
1000/3000 |
|
74-96 |
16.7 |
278 |
1000/3000 |
1000/3000 |
|
98-120 |
18.3 |
323 |
1000/3000 |
1000/3000 |
|
122-144 |
19.8 |
368 |
1000/3000 |
1000/3000 |
|
146-216 |
19.8 |
368 |
1000/3000 |
1000/3000 |
