銅網編織型鎧裝感測光纜

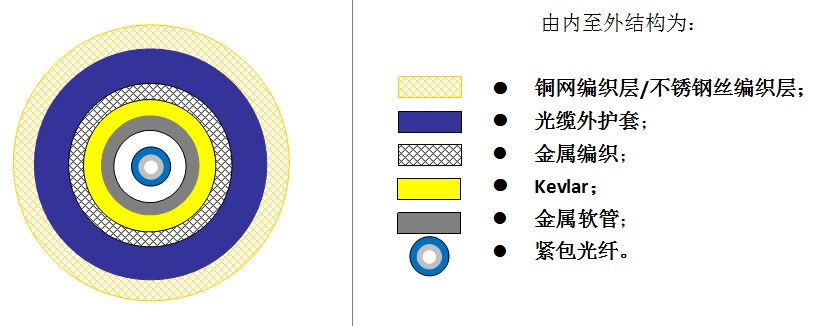

1、光纜結構圖
2、結構尺寸
|
項目 |
單位 |
規格 |
單邊厚度 |
|
光纖 |
mm |
0.50±0.05或0.90±0.05 |
|
|
金屬軟管 |
mm |
1.70±0.10 |
0.25 |
|
Kevlar |
mm |
1.80±0.10 |
|
|
金屬編織 |
mm |
2.10±0.10 |
0.07 |
|
鐵氟龍護套 |
mm |
2.85±0.10 |
0.35 |
|
光纜重量 |
Kg/km |
18 |
|
3、光纜應用
l 用于光纖測溫系統；
l 用于150℃的高溫環境；
4、光纜特點
l 具有耐高溫的特點，可以用于高溫環境下的通信和溫度監測；
l 具有高強度的光纜抗拉和抗壓性能；
l 具有較好的環境適應性能，可以承受高低溫的溫度差異。
5、光纖性能
(1)、幾何特性
|
測試項目 |
G652D |
MM 50 |
MM 62.5 |
|
模場直徑 mm |
9.2±0.4 |
50±2.5 |
62.5±2.5 |
|
包層直徑 mm |
124.8±0.7 |
124.8±1.0 |
124.8±1.0 |
|
包層不圓度 % |
≤0.7 |
≤1.0 |
≤1.0 |
|
芯-包同心度誤差 mm |
≤0.5 |
≤1.5 |
≤1.5 |
|
涂層直徑 mm |
245±5 |
245±7 |
245±7 |
|
外涂層-包層同心度誤差 mm |
≤12.0 |
≤12.0 |
≤12.0 |
(2)、光學特性
|
測試項目 |
G652D |
MM 50 |
MM 62.5 |
|||
|
零色散波長l0 nm |
1302-1322 |
1295-1320 |
1320-1365 |
|||
|
零色散斜率S0 ps/(nm2.km) |
≤0.090 |
≤0.101 |
≤0.097 |
|||
|
有效群折射率 |
1310nm |
1550nm |
850nm |
1300nm |
850nm |
1300nm |
|
1.4670 |
1.4677 |
1.481 |
1.476 |
1.496 |
1.491 |
|
6、光纜技術參數
|
項目 |
單位 |
單模 |
多模 |
|
|
纖芯/模態直徑 |
mm |
9.2±0.4 |
50.0±2.5 |
62.5±2.5 |
|
包層直徑 |
mm |
125.0±1.0 |
125.0±1.0 |
125.0±1.0 |
|
最大衰減 |
dB/km |
0.4dB/km@1310nm |
3.5dB/km@850nm |
3.5dB/km@850nm |
|
工作溫度 |
℃ |
-50℃~+150℃ |
||
|
光纜外形 |
mm |
2.85±0.10 |
||
|
光纜凈重量 |
Kg/km |
18 |
||
|
允許彎曲半徑 |
mm |
動態 20D 靜態 10D |
||
|
允許拉力 |
N |
長期200 短期400 |
||
|
抗壓力 |
N |
長期 800 短期 1000 |
||
7、顏色區分
(1)、光纖顏色
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
藍 |
桔 |
綠 |
棕 |
灰 |
白 |
紅 |
黑 |
黃 |
紫 |
粉紅 |
粉藍 |
|
|
|
|
|
|
|
|
|
|
|
|
|
(2)、光纜顏色
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
藍 |
桔 |
綠 |
棕 |
灰 |
白 |
紅 |
黑 |
黃 |
紫 |
粉紅 |
粉藍 |
|
|
|
|
|
|
|
|
|
|
|
|
|
備注：溫度感測鎧裝光纜的外護套顏色為透明。
