AV6416掌上型光時域反射計
產品綜述:
AV6416掌上型光時域反射計是針對FTTx而設計的測試儀器。該產品主要用于測量光纖光纜的長度、傳輸損耗、接頭損耗等光纖物理特性,并能對光纖線路中的事件點、故障點準確定位。廣泛應用于光纖通信系統的工程施工、維護測試及緊急搶修;光纖光纜的研制與生產測試等。
AV6416外觀結構采用世界上最為先進的雙色雙料一體化模具設計工藝,外觀新穎亮麗、堅固耐用、操作非常方便,采用高級防反射LCD顯示,使得野外環境下操作界面清晰可見,整機采用雙路供電方式,大容量鋰電池使整機的工作時間長達10小時以上,該產品具有兩種USB接口形式,既可接入U(xiǎn)盤,也能通過USB數據線與PC機通信。同時,為方便操作人員攜帶方便,該產品采用了更人性化的設計,為儀器配備了舒適的背帶。
主要特點:
● 掌上型、重量輕、便于攜帶
● 業界最先進的雙色雙料一體化防濺式模具工藝,堅固耐用
● 高級防反射LCD,野外環境下顯示界面清晰可見
● 1.6m超短事件盲區,測試光纖跳線輕松自如
● 具有自動及手動測試功能
● 雙USB接口功能,既可外接U盤,也能通過ActiveSync軟件與PC機通信
● 支持Bellcore GR196文件格式
● 智能電池電量指示及電池低電壓告警功能
● WinCE視窗操作系統,中英文操作界面
● 10小時超長電池續航時間,適于長時間野外施工
● VFL可視故障定位功能
● OTDR光輸出頭采用可更換方式,端面清潔更加方便
● 超短事件盲區
AV6416具有超短的事件盲區,尤其適于對超短的光纖鏈路或光纖跳線的測試。
● 快速自動測試
AV6416的自動測試功能使得用戶無需了解更多的有關該儀器操作的細節,測試步驟變得非常簡單,只需要接入光纖、點擊【測試】按鈕即可,儀器會自動設置最佳測試條件并最終給出準確的測試結果,如測試曲線和事件列表等。
● 快速曲線分析

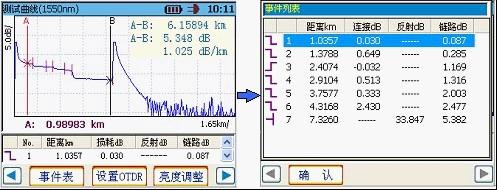

AV6416能夠快速準確地查找出測試曲線中的事件點或故障點及其位置信息,并以事件表的形式列出線路中所有的事件信息,這對線路維護人員非常有用,既提高測試效率,又無需了解難以理解的背景知識。
● 超強的文件管理
AV6416具有強大的文件管理功能,除了能對機內或U盤的文件進行存儲、瀏覽、刪除外,還能夠外接基于PCL語言的激光打印機或噴墨打印機,以便打印測試報表。除此之外,AV6416還可借助ActiveSync軟件通過USB數據線與PC機高速通信。
● 便利的VFL功能
借助AV6416的可視紅光故障定位(VFL)功能可以非常方便、快捷地發現短距離光纖鏈路中斷點或大的損耗點位置,以便維護人員及時采取措施,節省時間。
● 典型應用
AV6416掌上型光時域反射計主要用于對FTTx網路的測試。該產品為用戶提供了一種低成本的測試方案,具有手動測試、自動測試和盲區測試3種模式。
手動測試模式:該測試模式適于那些對該儀器比較了解的熟練操作者,因此能夠得到更加準確的測試結果。在手動測試模式中,用戶可根據測試需要選擇實時測試模式或平均測試模式,實時測試可快速檢測光纖鏈路的動態變化,應用于需要實時監測或觀察光纖鏈路的對接過程及效果。
平均測試模式:該模式適用于對狀態穩定光纖鏈路的測試,應用平均測試模式可以盡最大可能地抑制測試曲線中的噪聲,從而得到更加精確的測試結果。在平均測試模式中,平均次數的大小將影響最測試曲線中噪聲的抑制效果,平均次數越大,則對噪聲的抑制效果越好,但測試時間也相應的加長,因此,在實際使用中要根據需要設置平均次數。
盲區測試模式:該模式適用于對超短距離光纖的測試,如測試光纖跳線的長度等,在該模式下,如希望儀器獲得最好的測試結果,要求被測光纖末端的反射損耗(或稱回波損耗)大于40dB。
● 技術規范
模塊 |
3528 |
5626 |
3428 |
中心波長 |
1310nm/1550nm |
1550nm/1625nm |
1310nm/1550nm/1490nm |
適用光纖類型 |
單模 |
單模 |
單模 |
動態范圍1(SNR=1) |
28/26dB |
26/24dB |
28/26/24dB |
測距準確度 |
±(1m+取樣間隔+0.003%×距離)(不包括折射率置入誤差) |
||
事件盲區2 |
1.6m |
||
測距分辨率 |
0.25、0.5、1、2、4、8、16m |
||
測試量程(單模) |
4、8、16、32、64、128、256km |
||
測試脈寬(單模) |
10、30、80、160、320、640、1280、5120、10240ns |
||
損耗閾值 |
0.01dB |
||
采樣點數 |
65534 |
||
線性度 |
0.05dB/dB |
||
波形存儲容量 |
800幅 |
||
折射率設置范圍 |
1.00000~2.00000 |
||
顯示 |
320×240、3.5英寸彩色LCD、觸摸屏操作 |
||
接口 |
USB、Min-USB |
||
光輸出接口 |
FC/UPC(標配,可選配萬能接頭) |
||
電源 |
AC/DC適配器:電壓允許范圍:100V~240V(1.5A),頻率允許范圍:50/60Hz |
||
界面語言 |
簡體中文/English |
||
環境適應性 |
工作溫度:0℃~40℃(電池充電:5℃~40℃) |
||
外型尺寸 |
210mm×100mm×60mm |
||
重量 |
約1kg |
注:1. 環境溫度23℃±2℃,最大測試脈沖寬度,平均次數大于300。
2. 盲區測試模式(量程4km、脈寬10ns、衰減10dB),光纖端面反射損耗≥40dB,典型值。
3. 低亮度、不測試。
● 訂貨信息
主機:AV6416掌上型光時域反射計
標配:
項目 |
名稱 |
數量 |
標配附件 |
電源線 |
1 |
AC/DC電源適配器 |
1 |
|
產品合格證 |
1 |
|
用戶手冊 |
1 |
|
光盤(內含模擬分析軟件) |
1 |
|
儀器專用工程塑料箱或尼龍帆布軟包 |
1 |
|
儀器背帶 |
1 |
標準模塊:AV6416掌上型光時域反射計可選購的模塊如下表
訂購編號 |
工作波長 |
測試光纖類型 |
動態范圍 |
AV6416-5626 |
(1550nm/1625nm)±20nm |
SMF(單模) |
26/26dB |
AV6416-3528 |
(1310nm/1550nm)±20nm |
SMF(單模) |
28/26dB |
AV6416-3428 |
(1310nm/1550nm/1490nm)±20nm |
SMF(單模) |
28/26/24dB |
選件:
序號 |
名稱 |
型號 |
說明 |
1 |
U盤 |
|
存儲波形文件 |
2 |
打印機 |
HP LJ P2015D 或 HP LJ 1022 |
打印測試曲線 |
3 |
USB數據線 |
|
與PC機通信 |
4 |
備用電池包 |
AV6416專用電池包 |
儀器備用電池 |
5 |
FC/SC,F(xiàn)C/ST適配器 |
|
|
注:由于設計改進的需要,上述內容如有改變,恕不另行通知 |
