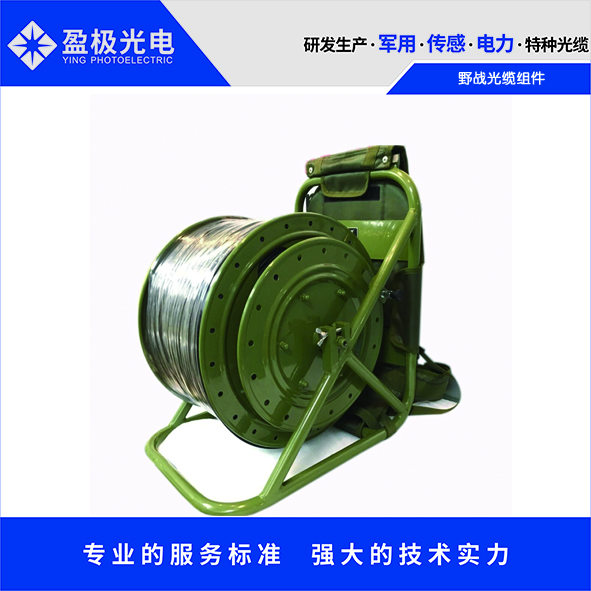

野戰光纜組件2000米

 一、概述
為了適應新時期軍隊及野外工程作業的需要，成都盈極科技有限公司依據被復線和光纜的特點，利用特制封裝工藝，生產了適應部隊作戰需要的防拉、防切、防壓、輕型，高溫（200℃）不燃燒，低溫（－50℃）不折斷的便攜式輕型被復光纖。它的特點是：重量輕，彎曲度大，抗電磁干擾能力強，架設連接方便，網絡帶寬高，適用音視頻及網絡數據傳輸。
單元組成：每箱有標準單元便攜式光纖1KM，帶便攜式光纖連接器，單模光收發器一對（最遠可傳40KM，帶寬≥100M），光纖應急接續設備（光纖操作工具及光纖連接設備），便攜繞線車。每個單元，既可單獨使用，也可多盤接續使用，單模收發器最遠可連接40KM可多級機聯，帶寬為100M／1000M。每千米之間安裝有標準通用連接器和密封接頭，可方便在野外快速連接。
二、產品介紹
2.1主要技術參數
線徑：2.0mm-5.0mm
顏色：黑色、灰色、軍綠色可選
光纖型號：?jiǎn)文＃ㄔO(shè)計收發傳輸40公里）
光收發器型號（單模單芯）：100M
每單元長度：1KM
每箱光纖重量（1千米光纖單元）：8－21KG
每盤光纖自重（帶光纖收發線盤）5－18KG
便攜式輕型被復光纖組件：由便攜式輕型被復光纖，輕型被復式光纖專用連接器及收、放線盤架（便攜式收線設備、便攜式放線盒）組成。
2.2產品應用
提供40KM內方艙車及多個野戰指揮所之間任意網絡連接。電視現場轉播、油田、礦山、港口的數據通信，應急通信線路搶修。
產品規格技術參數
光纖芯數：1－6（標準為1芯，1G光收發器可選購。）
工作波長：1310nm-1510nm（單模光纖）
組件損耗（1公里）  1db／1km1310nm，0.85db／1km1510nm
連接形式：卡口式鎖緊結構
抗拉強度：1500N
抗擠壓強度：3000N／50MM
工作溫度：－50～＋70℃
連接器插拔次數：≥1000
組件尺寸：350×350MM（自帶收放架及工具）
組件重量：5KG－20KG
說明：可根據需求。制作1公里以上5公里以內的任意長度野戰纖
三、WG-30E交叉復用設備
HY-30E綜合業務復用設備是寬帶、窄帶E1／光纖復用設備。根據需要可以選配各種語音、數據和視頻接口卡，各個槽位的業務可以根據需要任意分配帶寬。當傳輸介質為光纖時，可以將設備增加一個光接口。
