雙編雙護套專用光纜
雙編雙護套專用光纜

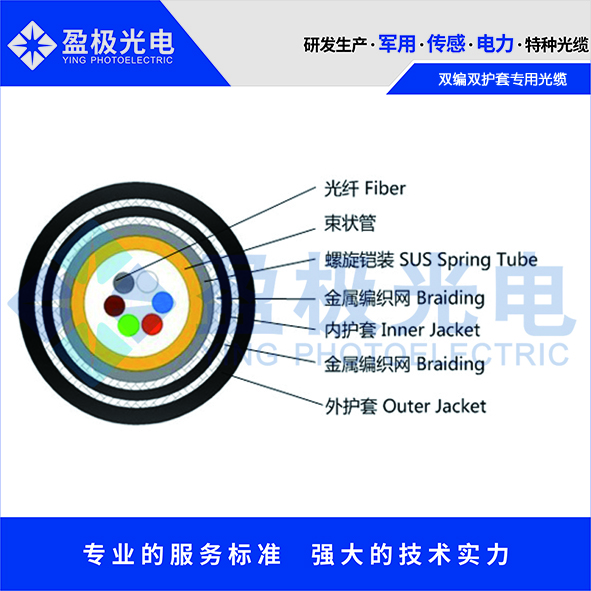

1、 結構示意圖
2、 光纜結構技術指標
|
光纜結構 |
單位 |
TZ11 |
||
|
光纖尺寸 |
mm |
0.60±0.10 |
||
|
束狀管外徑 |
mm |
3.60±0.10 |
||
|
鎧管外徑 |
mm |
4.70±0.10 |
||
|
編織尺寸 |
mm |
5.00±0.10 |
||
|
護套外徑 |
mm |
6.40±0.30 |
||
|
編織尺寸 |
mm |
6.70±0.10 |
||
|
外護套外徑 |
mm |
8.00±0.50 |
||
|
護套材質 |
/ |
聚氯乙烯（PVC） |
低煙無鹵（LSZH） |
聚氨酯（PU） |
|
工作溫度 |
℃ |
-20~+70 |
-40~+85 |
-40~+90 |
|
光纜重量 |
Kg/km |
65 |
||
|
彎曲半徑 |
mm |
動態20D 靜態10D |
||
|
抗拉強度 |
N |
長期600 短期800 |
||
|
抗壓強度 |
N/10cm |
長期3000 短期5000 |
||
3、 光纖光學指標
|
光纖類型 |
衰減 |
滿注入帶寬 |
有效模式帶寬 |
10G以太網鏈路長度SX |
最小彎曲半徑 |
||||
|
條件 |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
|
|||
|
典型值 |
最大值 |
典型值 |
最大值 |
||||||
|
單位 |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
|
G652D |
0.36/0.22 |
0.5/0.4 |
|
|
|
|
|
16 |
|
|
62.5/125 |
|
|
3.0/1.0 |
3.5/1.5 |
≥200/500 |
|
|
30 |
|
|
50/125 |
|
|
3.0/1.0 |
3.5/1.5 |
≥500/500 |
|
|
30 |
|
|
OM3 |
|
|
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
|
|
30 |
|
|
OM4 |
|
|
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
|
|
30 |
|
