不銹鋼管感測光纜
不銹鋼管感測光纜
光纜特點
1. 具有良好的機械性能、傳輸性能和環境性能；
2. 具有采用不銹鋼無縫管保護，外徑小，強度高；
3. 具有密封設計，耐電化學腐蝕，阻水阻油。

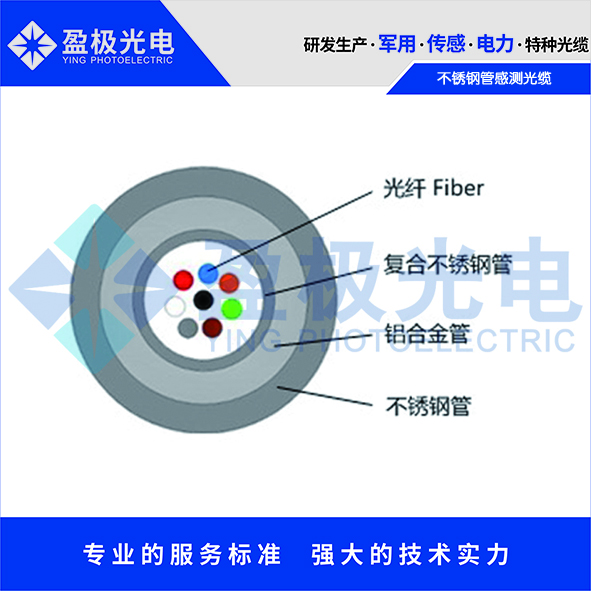

結構示意圖
|
|
|
光纜結構技術指標
|
光纜結構 |
單位 |
TZ06 |
|
光纖尺寸 |
mm |
0.25±0.01 |
|
復合不銹鋼管外徑 |
mm |
2.80±0.10 |
|
鋁合金管外徑 |
mm |
4.60±0.10 |
|
不銹鋼管外徑 |
mm |
6.35±0.10 |
|
使用溫度 |
℃ |
-60~+350 (取決于光纖溫度特性) |
|
存儲溫度 |
℃ |
-20~+80 |
|
光纜重量 |
Kg/km |
145 |
|
抗拉強度 |
N |
長期5000短期10000 |
|
抗壓強度 |
N/10cm |
長期10000短期20000 |
3、 光纖光學指標
|
光纖類型 |
衰減 |
滿注入帶寬 |
有效模式帶寬 |
10G以太網鏈路長度SX |
最小彎曲半徑 |
||||
|
條件 |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
|
|||
|
典型值 |
最大值 |
典型值 |
最大值 |
||||||
|
單位 |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
|
G652D |
0.36/0.22 |
0.5/0.4 |
|
|
|
|
|
16 |
|
|
62.5/125 |
|
|
3.0/1.0 |
3.5/1.5 |
≥200/500 |
|
|
30 |
|
|
50/125 |
|
|
3.0/1.0 |
3.5/1.5 |
≥500/500 |
|
|
30 |
|
|
OM3 |
|
|
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
|
|
30 |
|
|
OM4 |
|
|
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
|
|
30 |
|
