OPPC光纜參數性能
OPPC光纜，OPPC光纜參數性能，OPPC光纜價格，OPPC光纜廠家，OPGW光纜，層絞式OPPC光纜，中心管式OPPC光纜
光纜用光纖主要性能指標
G.652單模光纖的技術指標和試驗方法
|
|
項目 |
單位 |
指標 |
試驗方法 |
|
幾 |
包層直徑 |
μm |
125.0±1.0 |
GB/T 15972.2-A2 |
|
芯/包層同心度誤差 |
μm |
≤0.8 |
||
|
包層不圓度 |
％ |
≤1.0 |
||
|
涂覆層直徑 |
μm |
245.0±5.0 |
||
|
包層/涂覆層同心度誤差 |
μm |
±12.0 |
||
|
光 |
模場直徑（1310nm） |
μm |
9.2±0.4 |
GB/T15972.4-C9 |
|
光纜截止波長λcc |
nm |
≤1260 |
GB/T 15972.4-C7 |
|
|
宏彎損耗（以φ75mm為直徑，松繞100圈，在1550nm上的附加衰減） |
|
≤0.05 |
|
|
|
衰減系數（最大值） |
|
A級：0.35 B級：0.38 |
GB/T 15972.4-C1 |
|
|
衰減不連續性 |
dB |
≤0.05 |
GB/T 15972.4-C1C |
|
|
使用波長區：1288nm－1339nm，中心波長1310nm |
dB/km |
≤0.04 |
GB/T 15972.4-C1 |
|
|
使用波長區：1525nm－1575nm，中心波長1550nm |
dB/km |
≤0.03 |
GB/T 15972.4-C1 |
|
|
零色散波長范圍λ0 |
μm |
1300－1324 |
GB/T 15972.4-C5 |
|
|
最大零色散斜率S0max |
Ps/nm2.km |
≤0.092 |
GB/T 15972.4-C5 |
|
|
總色散系數 |
Ps/nm.km |
|
GB/T15972.4-C5 |
|
|
機 |
光纖翹曲度 |
m |
≥4 |
GB/T15972.3-B8 |
|
篩選應力 |
Gpa |
≥0.69 |
GB/T15972.3-B1 |
|
|
動態疲勞系數（nd）值 |
— |
≥20 |
GB/T15972.3-B7 |
|
|
涂覆層剝離力 |
N |
平均值：1.0-5.0 |
GB/T15972.3-B6 |
B1.1類光纖對1383nm波長的衰減不要求
OPPC光纖復合架空相線
光纖復合相線，簡稱OPPC，是將光纖單元復合在相線中的一種特殊光纜。它是將電能輸送和光纖通信集成在一根相線中的一種結構形式。一方面，它作為電力系統的相線，為系統傳輸電能；另一方面，通過復合在相線中的光纖，傳輸系統的音頻、視頻、數據以及各種控制信號。
匯源的OPPC光纜主要由不銹鋼管光纖單元、鋁包鋼線和電工鋁線三部分組成。有中心管式和層絞式兩種結構形式。根據不同的使用環境設計不同的材料和結構組合，最大限度地滿足用戶的使用要求。
OPPC光纜主要用于中低壓等級（如：10kV、35kV、66kV等）的輸電線路中，也可以適用于部分超高壓等級（如：110kV、220kV）的輸電線路中。
OPPC光纜原材料技術規范
鋁包鋼線
鋁包鋼線在OPPC光纜中主要起提供機械強度的作用，其典型值如下表：
|
特性參數 |
單位 |
典型值 |
||||
|
最小導電率 |
%IACS |
20 |
23 |
27 |
30 |
40 |
|
直徑偏差 |
|
±1.5%(2.67mm以上)；±0.04mm(2.67mm以下) |
||||
|
最小抗拉強度 |
Mpa |
1380 |
1220 |
1080 |
880 |
680 |
|
最小斷裂伸長率（250mm） |
% |
1.5 |
||||
|
最小扭轉次數（100倍外徑） |
|
20 |
||||
|
線膨脹系數（計算值） |
×10-6/℃ |
12.6 |
12.9 |
13.4 |
13.8 |
15.5 |
|
電阻溫度系數 |
/℃ |
0.0036 |
0.0036 |
0.0036 |
0.0038 |
0.0040 |
硬鋁線
硬鋁線在OPPC光纜中主要作用是提供線路的載流量，其典型值如下表：
|
特性參數 |
單位 |
典型值 |
|
最小導電率 |
%IACS |
62.5 |
|
直徑偏差 |
mm |
±0.05 |
|
密度 |
g/cm3 |
2.7 |
|
最小抗拉強度 |
Mpa |
170 |
|
最小斷裂伸長率（250mm） |
% |
3.0 |
|
最小扭轉次數（100倍外徑） |
|
20 |
|
線膨脹系數（計算值） |
×10-6/℃ |
23 |
不銹鋼管光纖單元
|
特性參數 |
單位 |
典型值 |
||||||||||||||
|
標稱直徑 內徑 |
mm |
2.1 |
2.3 |
2.6 |
2.8 |
3.0 |
3.2 |
|
|
|
|
|
|
|
|
|
|
外徑 |
mm |
2.5 |
2.7 |
3.0 |
3.2 |
3.4 |
3.6 |
|
|
|
|
|
|
|
|
|
|
外徑偏差 |
mm |
±0.05 |
||||||||||||||
|
最大芯數 |
芯 |
24 |
26 |
32 |
36 |
40 |
48 |
|
|
|
|
|
|
|
|
|
|
斷裂強度 |
MPa |
520 |
520 |
520 |
520 |
520 |
520 |
|
|
|
|
|
|
|
|
|
|
光纖單元重量 |
kg/km |
16.2 |
17.8 |
19.2 |
21.0 |
22.2 |
23.2 |
|
|
|
|
|
|
|
|
|
OPPC光纜產品特點

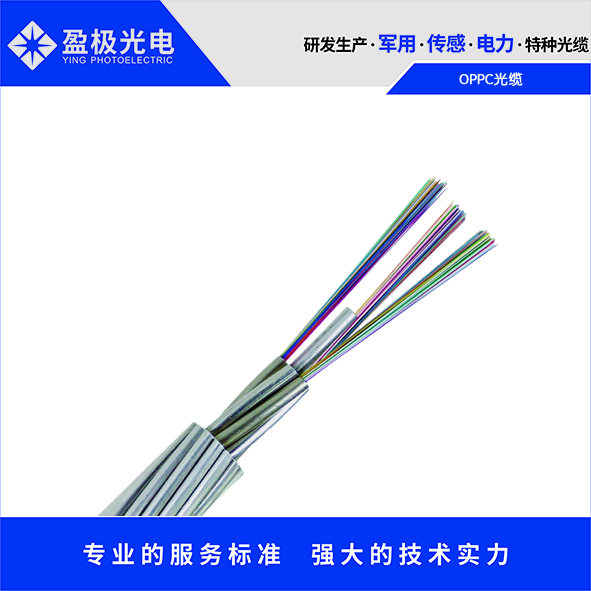

層絞式OPPC光纜
中心管式OPPC光纜
應用特性
1.一定數量的光纖置于利用激光焊接技術制造的充油不銹鋼管單元中
2.光纖置于松套不銹鋼管內可獲得良好的余長，特別是層絞式結構，除了光單元本身的余長之外，還能獲得較大的絞合結構余長。
3.鋁包鋼線主要起到提供光纜抗拉強度的作用。
4.硬鋁線的主要作用在于提供線路的載流量，也能提供一部分機械強度。
5.根據不同的線路條件，組合光纜中鋁包鋼線(AC)和硬鋁線的規格和比例，就可以得到滿足不同機械特性和電氣條件要求的產品。
6.OPPC光纜應用在無地線的中低壓等級輸電線路，如10kV、35kV、66kV等的輸電系統中，還可以應用在只有單地線的輸電線路，但不能更換為OPGW的線路。
